外付け補強金具

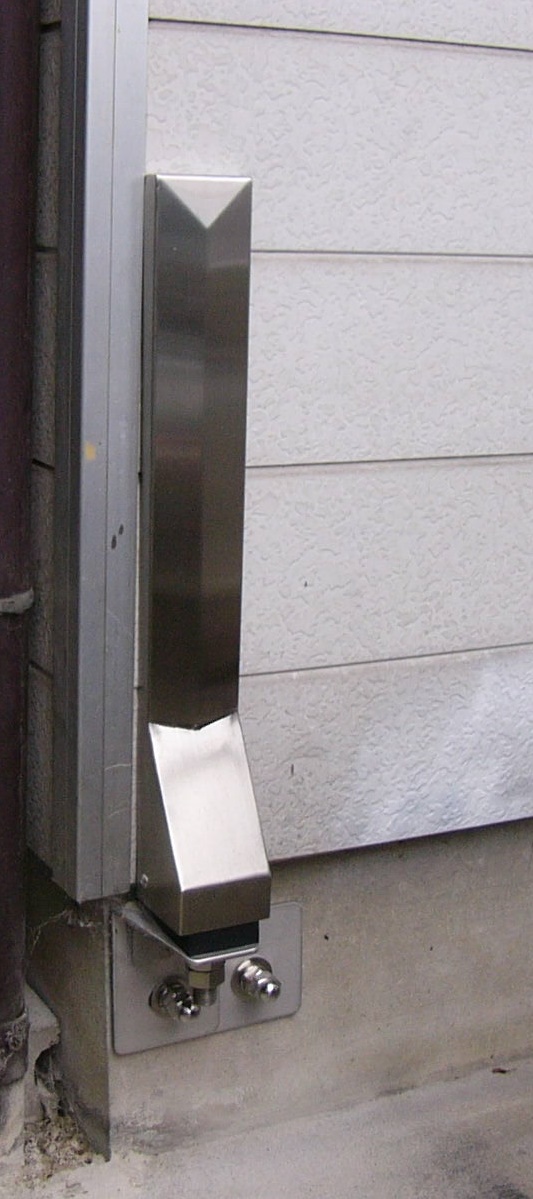

イーズガード NS-21

◆イーズガード NS-21用途・特長
・建物外部より基礎・土台・柱を一体化。ホゾ抜け防止に有効的な後付けタイプの金物です。
・ステンレス製で錆びずスマートなフォルムで建物の美観を損ないません。
・通柱・管柱どちらにも施工できます。
・連結ゴムは耐熱耐候性に優れたEPDM(エチレン・プロピレン・ジエン・モノマー）を採用。



　　　



































• 商品名 　　イーズガード NS-21
• 材　質 　　JIS G 4305 熱間圧延ステンレス鋼板・鋼帯 SUS304 No1 ホット材
• 表面処理　 電解研磨
• 付属部品　【上部金物用】
  　　　　　 　専用コーチスクリュー(M9×125Ⅼ)・・5本、丸ワッシャー(M9用）・・5枚 、SWワッシャー(M9用）・・5枚
  　　　　　【下部金物用】
  　　　　　 　ケミカルアンカー用寸切ボルト(M16×130Ⅼ）・・2本、ケミカルセッター(M16用）・・2本、六角ナット(M16用）・・2個
  　　　　　 　袋ナット(M16用）・・2個、丸ワッシャー(M16用)・・2枚、SWワッシャー(M16用）・・2枚
  　　　　　【連結用】
  　　　　　 　連結用半ネジボルト(M20×130Ⅼ)・・1本、丸ワッシャー(M20用）・・3枚、SWワッシャー(M20用)・・1枚
  　　　　　 　六角ナット(M20用）・・2個、スプリング(M20用）・・1個
  　　　　　【カバー用】
  　　　　　 　トラスネジ(M5）・・2本　　　　　　　　　　　　　※1セット当たりの部品数

• 試験機関 　一般財団法人 日本品質保証機構



• イーズガード NS-21
• size：730×180×120㎜ t＝5
• 引張：67.40KN(約6.8t）
